AEG-VF31系列變頻器是一款高性能開環矢量型變頻器，專門為了驅動低壓三相異步電動機，從而使客戶達到節能和工藝提升的目的而設計。功率范圍從1.5kW~630kW，幾乎涵蓋低壓三相異步電動機的全部功率使用范圍。功能強大的軟件功能和完善的保護及報警設置，使您的調速系統更加簡潔．
功能特性
＞＞ 頻率上、下限運行：無需增加外圍設備即可單獨設定頻率指令的上、下限數值，限制電機的轉速。
＞＞ 載波頻率：PWM 調制方式，1.0~16kHz可調。
＞＞ 內置簡易PLC：可按已編排好的運行時間、方向和頻率自動控制系統的運行。
＞＞ 自動轉矩提升及自動滑差補償功能：彌補頻率降低時的輸出轉矩不足。
＞＞ 轉矩限制功能：有突發的負載變化時，通過矢量控制下的高精度轉矩限制功能來限制輸出轉矩，保護機械。
＞＞ 保持頻率指令運行：在加速或減速中，臨時保持頻率的上升/下降。
＞＞ 節能控制：根據負載和轉速，始終向電機提供使其效率最高的電壓。
＞＞ 自動電壓調節(AVR)：當電網電壓發生變化時，能自動保持輸出電壓的恒定。
＞＞ 點動功能：在運行過程中，點動功能無效；在點動過程中，運行功能無效。
＞＞ 頻率跳躍控制：防止機械系統振動，在恒速運行中自動避開共振點運行，也適用于死區控制。
＞＞ 過轉矩檢出：若電機產生的轉矩超出過轉矩檢測值時，則接點“閉合”。
＞＞ 擺頻功能：特別適合用于紡織、化纖等行業及需要橫動、卷繞功能的場合。
＞＞ 定長功能：給定長度控制功能。
＞＞ 定時控制：無需外圍設備，即可實現變頻器的定時控制。
＞＞ PID 控制：集成式PID調節器，帶有預置PID給定值和自動/手動 (“Auto/Man.”) 模式
＞＞ 休眠喚醒功能：根據設定值，自動啟動或進入休眠停止?fàn)顟B(tài)。
＞＞ 工作電壓范圍寬，低電壓時通過降壓調制技術，保證帶載能力。對電網浪涌（感應雷擊），電網噪聲，靜電抗干擾性，達到嚴酷的工業級標準。
＞＞ 全系列機器采用獨立風道設計，輕松應對惡劣的工業使用環境。

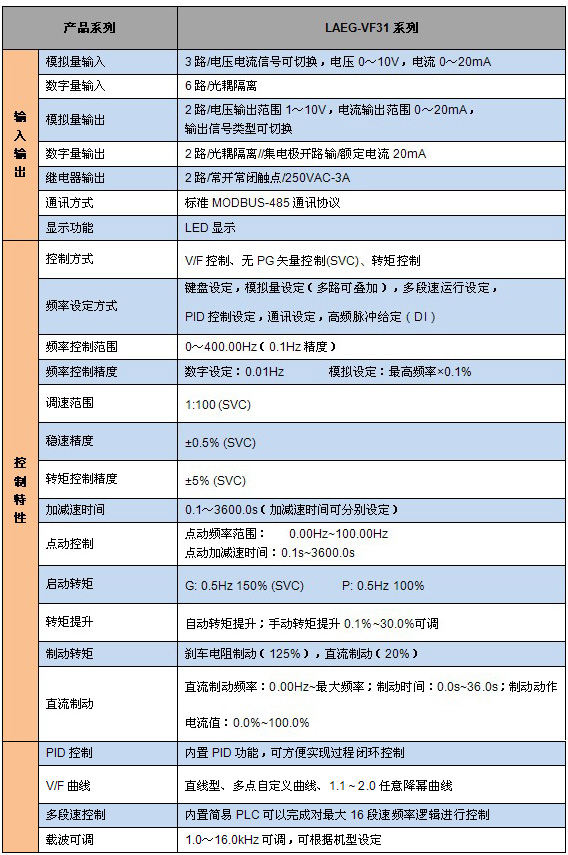

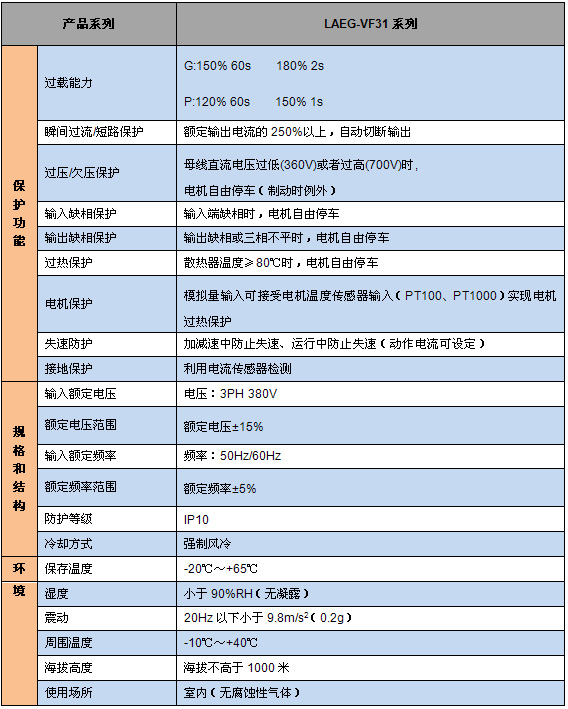

技術參數

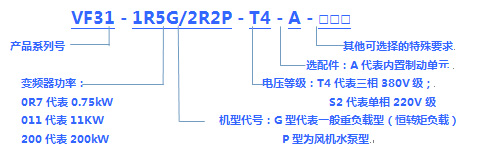

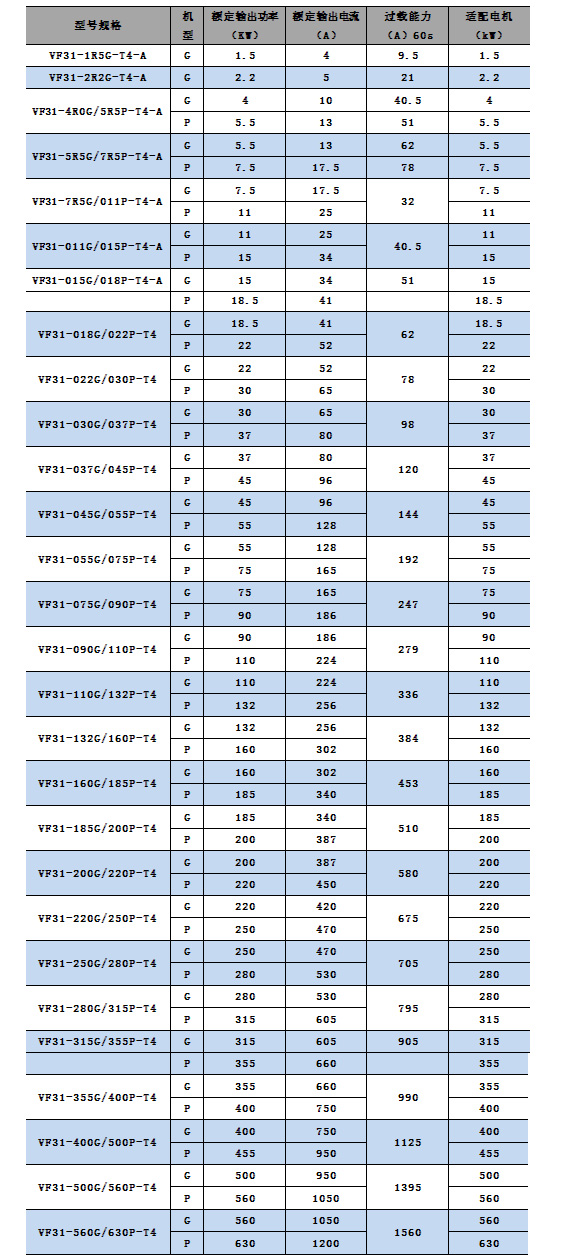

規格型號

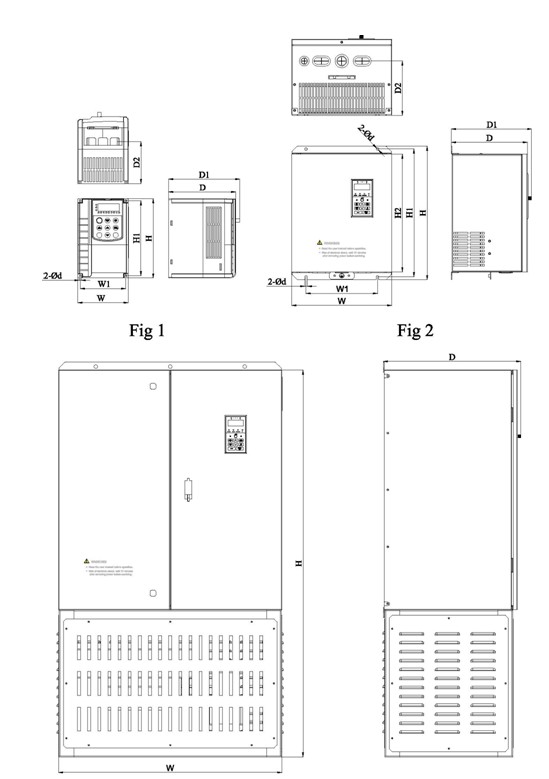

外形與安裝

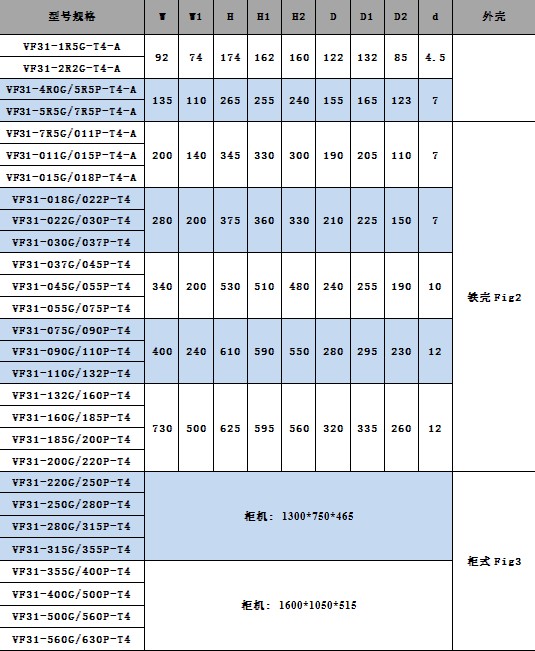

外形與安裝尺寸表
安裝須知
請務必使用在變頻器允許規格內的電源。
交流電源與變頻器之間必須安裝斷路器或漏電保護器。
請使用符合變頻器額定電壓及電流等級的斷路器或漏電保護器作為變頻器的電源開關控制，并作為變頻器的保護。
斷路器和漏電保護器請勿用作變頻器的運轉/停止切換功能。
請加裝漏電斷路器，防止漏電造成的誤運行并保護使用人員的安全。
一般使用時可不加電磁接觸器，但用作外部控制，或停電后自動再起動等功能，或在使用剎車控制器時，須加裝一次側的電磁接觸器。
電磁接觸器請勿用作變頻器的運轉/停止切換功能。
交流電抗器主要用做抑制高次諧波，改善功率因數。
15KW以下的變頻器，若使用大容量（600KVA以上）的電源時，為改善電源的功率可外加交流電抗器。
輸入電源端子R、S、T無相序分別可以任意換相連接。
輸出端子U、V、W，接至電機的U、V、W端子，如果變頻器執行正轉時，電機為逆轉，只要將U、V、W端子中任意兩相對調即可。
輸出端子U、V、W，請勿接交流電源以免變頻器損壞。
變頻器與電機必須分別接地。

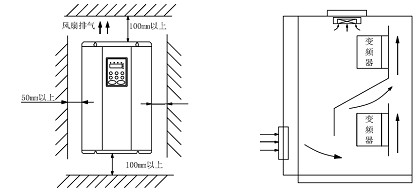

變頻器安裝時，請注意安裝間隔及距離。
兩臺變頻器采用上下安裝時，中間要加導流板。
輸入側噪聲濾波器：
變頻器周圍有電感負載時，請務必加裝使用。
輸出側噪聲濾波器：
可減少變頻器產生的高次諧波，以避免影響其附近的通信器械。
制動單元和制動電阻：
制動電阻會增加變頻器的制動轉矩，用于縮短電機減速時間的場合。
15kW及以下標準機型已內置制動單元，15kW以上標準機型需選配制動單元。
標準制動單元及制動電阻是按照100%制動轉矩、10%制動使用率設計的電阻功率，若用戶希望更大的制動轉矩或制動使用率超過10%的場合，可適當減小制動電阻阻值，同時放大其功率。
電動機：
請使用變頻器適用容量的三相感應電機。
一臺變頻器驅動多臺電機時，電機同時運轉時的總電流應該小于變頻器的容量。
在變頻器與電機之間請勿加裝進相電容。

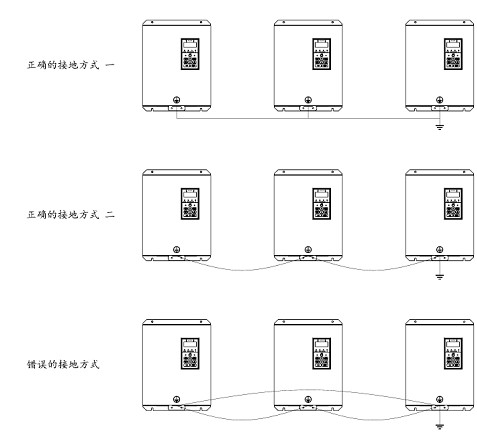

多臺變頻器共同接地時，請勿形成接地回路
訂貨須知
（2）請以電機的實際電流值作為變頻器選擇的依據，電機的額定功率只能作為參考。因?yàn)樽冾l器的輸出含有高次諧波，與工頻電網供電相比較，電動機的電流和溫升均會增加，所以在選擇電動機和變頻器時，應考慮留有適當留有裕量，以防止溫升過高，影響電動機的使用壽命。
（3）變頻器若要長電纜運行時，應該采取措施抑制長電纜對地耦合電容的影響，避免變頻器出力不夠。所以變頻器應放大一檔選擇或在變頻器的輸出端加裝輸出電抗器。
（4）當變頻器用于控制并聯的幾臺電機時，一定要考慮變頻器到電動機的電纜的長度總和在變頻器的容許范圍內。如果超過規定值，要放大一檔或兩檔來選擇變頻器。另外在此種情況下，變頻器的控制方式只能為V/F控制方式，并且變頻器無法保護電動機的過流、過載保護，此時需在每臺電動機上加熔斷器來實現保護。
（5）對于一些特殊的應用場合，如高環境溫度、高開關頻率、高海拔高度等，此時會引起變頻器的降容，變頻器需放大一檔選擇。
（6）使用變頻器控制高速電機時，由于高速電動機的電抗小，高次諧波亦增加輸出電流值。因此，選擇用于高速電動機的變頻器時，應比普通電動機的變頻器大一檔。
（7）使用變頻器驅動潤滑油潤滑的齒輪減速電動機時，在超過額定轉速以上的高速范圍內，有可能發生潤滑油用光的危險。因此，不要超過最高轉速容許值。
（8）在使用不帶獨立風機的電動機時，請?zhí)貏e注意運行頻率不得低于30Hz，且盡量選用優質品牌電動機。（六安江淮電機可為客戶匹配所有功率等級的三相異步電動機，包括Y2-VP80-450系列變頻電動機、YE2-80-355系列高效電動機、YE3-80-355系列超高效電動機詳見江淮電機：《產品目錄Ⅰ：低壓電機》《產品目錄Ⅱ：高壓電機》《產品目錄Ⅲ：節能電機》）
（9）為方便客戶的采購，我公司亦可提供相應的變頻控制柜、開關柜及電機啟動柜產品，便于一次性采購。
